Panduan Bahan Anod: Gred Ketulenan, Logam dan Pemeriksaan Penyumberan untuk Sel

Seorang jurutera pembelian menandatangani satu lot 300 kg kerajang tembaga. Dua hari kemudian ia gagal dalam pemeriksaan masuk: seterika pada 18 ppm terhadap siling 10 ppm, oksigen pada 22 ppm melawan 8 ppm. Pada sijil bahan adalah 99.99% tulen. Ia masih tidak boleh pergi ke garis salutan.

Jurang antara gred yang dicetak pada dokumen dan profil kekotoran yang sebenarnya tiba di kilang adalah masalah keseluruhan dalam penyumberan bahan anod. Kesimpulan pertama: untuk logam sisi anod, nombor yang menentukan hasil bukan peratusan ketulenan tajuk. Had unsur surih individu, kaedah analisis yang digunakan untuk mengesahkannya, dan kawalan proses yang memastikannya stabil dari lot ke lot.

Perkara berikut meliputi tempat logam ketulenan ultra tinggi berada dalam sel litium-ion, anod elektrokimia dan kapasitor elektrolitik, gred yang realistik untuk setiap satu, dan pemeriksaan yang menghalang bahan yang layak daripada hanyut daripada spesifikasi.

Bahan Anod: Satu Penggal, Tiga Helaian Spesifikasi Berbeza

Minta lima jurutera untuk menentukan bahan anod dan anda akan mengumpulkan sekurang-kurangnya tiga jawapan, setiap satu dilampirkan pada pesanan pembelian yang berbeza. Perkataan itu menerangkan fungsi, bukan kelas bahan. Membeli terhadap definisi yang salah adalah salah satu kesilapan yang lebih mahal dalam kategori ini, kerana spesifikasi yang ditulis untuk anod kapasitor hampir tidak mengatakan apa-apa tentang pengumpul arus bateri.

• Bahan aktif anod bateri — grafit, karbon keras, komposit silikon-karbon, litium titanat (LTO) dan titanium niobium oksida (TiNb2O7). Keperluan ketulenan dikenakan pada prekursor logam, bukan pada bahagian logam siap.
• Anod elektrokimia — kepingan titanium, mesh atau tiub yang membawa salutan campuran-logam-oksida, digunakan dalam penyaduran elektro, perlindungan katodik, rawatan air dan perkhidmatan klor-alkali. Apa yang penting ialah ketulenan substrat, kerataan dan lekatan salutan.
• Anod kapasitor — badan serbuk tantalum atau niobium yang disinter di dalam kapasitor elektrolitik pepejal. Metriknya ialah kapasitans per gram, kandungan oksigen dan karbon, dan pengecutan semasa pensinteran.

Di mana Logam Sebenarnya Berada di Dalam Anod Litium-Ion

Dalam sel litium-ion komersial bahan aktif ialah karbon atau campuran karbon-silikon. Logam adalah segala-galanya di sekelilingnya, dan ia dinyatakan dengan ketat.

Pengumpul arus anod adalah kerajang kuprum, biasanya setebal 6 hingga 9 µm, dengan reka bentuk tenaga tinggi yang menolak ke arah 4.5 hingga 6 µm. Pada tolok itu, kerajang biasanya dinyatakan pada 4N (99.99%) dengan oksigen dipegang di bawah 5 hingga 8 ppm dan unsur-unsur individu seperti besi dan sulfur dihadkan dalam digit tunggal yang rendah. Lot yang memenuhi had kekotoran total semasa membawa 15 ppm besi masih akan terukir ke dalam lubang jarum, kehilangan lekatan pada antara muka salutan dan koyak di sepanjang tepi semasa penggulungan.

Nikel muncul dalam tab, dalam tembaga bersalut nikel dan dalam foil khusus untuk sel suhu tinggi. Titanium kelihatan sebagai mesh, felt atau kepingan apabila rintangan kakisan lebih penting daripada kekonduksian — contohnya dalam elektrod yang berjalan dalam elektrolit berasid atau dalam sel elektrolitik di mana bahagian titanium yang sama bertindak sebagai anod yang berfungsi.

Pembangunan filem nipis dan keadaan pepejal menambah langkah vakum. Sasaran sputtering kuprum yang digunakan untuk mendepositkan benih dan lapisan pengumpul semasa dinilai berdasarkan ketulenan sasaran, saiz butiran dan kandungan oksigen, kerana pembolehubah tersebut memacu kerintangan filem dan penjanaan zarah pada substrat.

Sasaran Sputtering Tembaga Ketulenan Tinggi untuk Filem Nipis PVD Sasaran sputtering tembaga ketulenan tinggi untuk benih PVD dan lapisan pengumpul semasa, menawarkan ketulenan 99.999–99.9999% dan dimensi yang boleh disesuaikan untuk peralatan salutan. Lihat Produk →

Permintaan untuk bahan-bahan ini tertumpu dalam segelintir aplikasi tenaga baharu , di mana satu elemen luar spesifikasi boleh melahu garis salutan untuk peralihan penuh.

Gred Kesucian: Apa yang Dijanjikan Sebenarnya 3N, 4N dan 5N

Gred ketulenan ialah singkatan untuk jumlah siling kekotoran, dan trengkas menyembunyikan perbezaan seratus kali ganda.

• 3N bermaksud 99.9% logam, atau sehingga 1,000 ppm daripada semua yang lain.
• 3N5 bermakna 99.95%, sehingga 500 ppm.
• 4N bermakna 99.99%, sehingga 100 ppm.
• 4N5 bermakna 99.995%, sehingga 50 ppm.
• 5N bermakna 99.999%, sehingga 10 ppm.

Perangkapnya ialah sijil 4N hanya menjanjikan jumlah kekal di bawah 100 ppm. Lot yang membawa besi 60 ppm, oksigen 20 ppm dan sulfur 15 ppm memenuhi 4N dan masih tidak boleh digunakan untuk kerajang kuprum nipis. Oleh itu, perolehan sisi anod memerlukan had khusus elemen ditambah dengan pernyataan kaedah analisis di belakang setiap nombor.

ICP-OES mengendalikan logam surih rutin hingga kira-kira 1 ppm. ICP-MS mencapai julat ppb dan merupakan alat biasa untuk 4N5 dan ke atas. Spektrometri jisim nyahcas cahaya mengesahkan bahan 5N, manakala teknik pembakaran mengukur oksigen, nitrogen, hidrogen, karbon dan sulfur — unsur interstisial yang panel surih-logam standard diabaikan sepenuhnya.

Titanium dan Niobium: Logam Di Belakang Anod Kadar Tinggi

Dua bahan kimia memperdagangkan ketumpatan tenaga untuk keupayaan kadar dan hayat kitaran, dan kedua-duanya bergantung kepada titanium dan niobium: litium titanat (Li4Ti5O12, dikenali sebagai LTO) dan titanium niobium oksida (TiNb2O7), serta laluan niobium pentoksida yang lebih ringkas.

LTO ialah spinel dengan dataran tinggi 1.55 V rata, kira-kira 175 mAh/g kapasiti praktikal dan ketegangan kekisi hampir sifar, itulah sebabnya ia bertahan dalam puluhan ribu kitaran. Pendahulunya — titanium dioksida atau serbuk titanium — perlu menahan besi, niobium dan sisa logam alkali pada paras rendah, kerana kekotoran tersebut berada di dalam kekisi spinel dan meningkatkan impedans.

Niobium pentoxide menyampaikan kira-kira 180 hingga 200 mAh/g dengan tetingkap operasi yang selamat dan prestasi kadar yang kukuh. TiNb2O7 pergi lebih jauh, dengan kapasiti teori hampir 387 mAh/g, tetapi ia menggunakan kedua-dua logam dan menuntut kawalan oksigen yang konsisten dalam bahan mentah niobium. Rantaian bekalan praktikal bermula dari jongkong niobium melalui penghidratan dan pengilangan kepada serbuk dan oksida, jadi ketulenan jongkong menetapkan lantai untuk segala-galanya di hiliran. Kefahaman peranan niobium dalam industri teknologi tinggi membantu menjelaskan mengapa niobium 3N5 dan 4N membawa premium harga berbanding gred ferroaloi biasa.

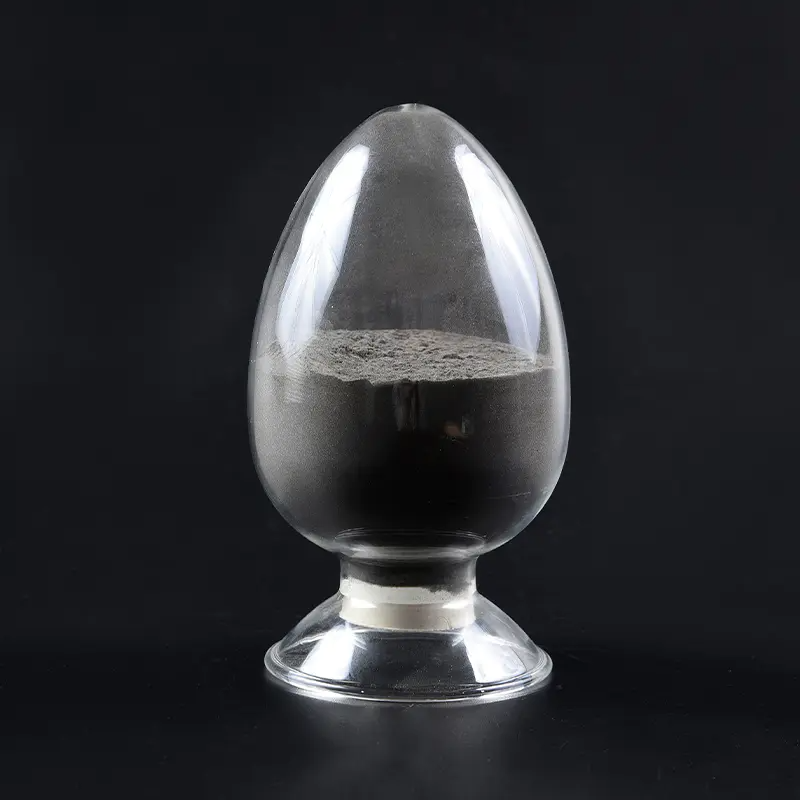

Serbuk Titanium Ketulenan Tinggi untuk Sasaran AM, MIM dan Sputtering Serbuk titanium ketulenan tinggi untuk pembuatan bahan tambahan, MIM, dan sasaran sputtering, dengan saiz zarah yang boleh disesuaikan dan ketulenan 99.8–99.99% untuk pembuatan lanjutan. Lihat Produk →

Bahan Tantalum dan Anod Niobium dalam Kapasitor

Dalam kapasitor elektrolitik pepejal anod adalah pelet tersinter berliang serbuk tantalum, yang bermaksud serbuk adalah komponennya. Spesifikasi biasa memerlukan 99.95% hingga 99.99% tantalum, oksigen dikawal dalam jalur yang ditentukan, karbon dipegang rendah, dan pengedaran saiz zarah yang dipersetujui dan ketumpatan Scott. Pembeli membandingkan kapasiti per gram, pengecutan selepas pensinteran dan arus bocor di bahagian siap, bukan angka ketulenan tunggal.

Anod niobium dan niobium oksida adalah alternatif kos yang lebih rendah. Niobium kira-kira separuh padat daripada tantalum, jadi lebih sedikit gram diperlukan setiap bahagian, dan anod oksida lebih memaafkan dalam pengaliran semula suhu tinggi. Tukar ganti ialah kawalan oksigen yang lebih ketat semasa pensinteran, kerana oksigen berlebihan bertukar kepada arus bocor. Mana-mana laluan yang dipilih oleh pembuat kapasitor, ia bermula dengan jongkong ketulenan tinggi yang ditukar menjadi serbuk, dan profil interstisial jongkong mengikut serbuk sehingga ke anod siap.

Jongkong Niobium Ketulenan Tinggi untuk Semikonduktor dan Superaloi Jongkong niobium 99.99% ketulenan tinggi untuk sasaran sputtering semikonduktor, crucible, aloi super dan superkonduktor, dengan dimensi sehingga 400 mm dan 2 tan metrik. Lihat Produk →

Senarai Semak Perolehan Yang Menghalang Penolakan Lot

Kebanyakan pertikaian anod-logam menjejak kembali kepada spesifikasi yang ditulis sekitar peratusan dan bukannya sekitar mod kegagalan. Lapan item menutup jurang itu.

1. Tulis had khusus unsur untuk besi, nikel, kromium, sulfur dan klorida, bukan sahaja jumlah siling kekotoran.
2. Namakan kaedah analisis dan had pengesanan yang diperlukan untuk setiap elemen.
3. Nyatakan unsur interstisial — oksigen, nitrogen, hidrogen, karbon dan sulfur — untuk kuprum, titanium dan niobium.
4. Tetapkan toleransi dimensi secara berasingan: ketebalan dalam tambah atau tolak 5%, tambah lebar, lengkung dan kekasaran permukaan jika berkaitan.
5. Untuk serbuk, memerlukan pengedaran saiz zarah, ketumpatan Scott dan kandungan oksigen pada setiap sijil.
6. Memerlukan sijil analisis setiap lot yang boleh dikesan kepada nombor haba, cair atau jongkong.
7. Sahkan laluan proses — elektrolisis, lebur aruhan vakum, lebur rasuk elektron atau lebur semula arka vakum setiap satu meninggalkan tandatangan sisa yang berbeza.
8. Semak sistem kualiti: ISO9001 sebagai garis dasar, IATF16949 jika bahan menyuap program bateri automotif, dan bersetuju dengan pembungkusan dan jangka hayat kerana permukaan titanium dan niobium mengambil oksigen dalam simpanan.

Carta: pengedaran tipikal penolakan anod-logam ditemui pada pemeriksaan masuk.

Soalan Lazim Mengenai Bahan Anod

Adakah gred ketulenan yang lebih tinggi sentiasa lebih baik untuk bahan anod?

Tidak. Gred menjawab soalan kekotoran total; mod kegagalan biasanya bergantung pada satu atau dua elemen. Kuprum 4N dengan oksigen yang dipegang di bawah 5 ppm akan mengatasi prestasi kuprum 5N nominal dengan oksigen dan sulfur yang tidak stabil, kerana lubang jarum dan kehilangan lekatan didorong oleh unsur-unsur khusus tersebut dan bukannya jumlah keseluruhan.

Apakah perbezaan praktikal antara kuprum 4N dan 4N5?

Kira-kira faktor dua dalam jumlah siling kekotoran: 100 ppm berbanding 50 ppm. Untuk kerajang yang lebih nipis daripada 6 µm, perbezaan itu selalunya menentukan sama ada lot masuk lulus, kerana aras besi mutlak yang sama menghasilkan bahagian yang lebih besar daripada keratan rentas kerajang apabila ketebalan jatuh.

Logam manakah yang digunakan untuk pengumpul arus anod?

Kuprum dalam hampir setiap reka bentuk litium-ion, kuprum bersalut nikel untuk tab, dan jejaring atau kepingan titanium di mana rintangan kakisan mengatasi kekonduksian. Bahan aktif grafit terletak di atas; logam di bawahnya masih perlu mengekalkan kerintangan dan kualiti permukaannya melalui salutan, pengeringan, kalendar dan penggulungan.

Bagaimanakah ketulenan disahkan pada lot yang dihantar?

Melalui sijil analisis setiap lot berdasarkan ICP-MS atau ICP-OES untuk logam surih dan analisis pembakaran untuk oksigen, nitrogen, hidrogen, karbon dan sulfur, serta pemeriksaan bebas ke atas sampel yang disimpan. Pembekal yang menawarkan perkhidmatan ujian ketulenan khusus menjadikan langkah pengesahan itu jauh lebih pendek.

Bahan Baharu Ningbo Chuangrun telah menulen, mencairkan, menuang dan memproses logam ketulenan ultra tinggi sejak 2012, beroperasi dari lima pangkalan pengeluaran dengan pasukan sekitar 40 profesional metalurgi dan lebih daripada 60 paten teknologi berdaftar. Rangkaian produk meliputi titanium, nikel, tembaga, niobium, kobalt, tantalum, molibdenum dan aloi dalam bentuk kristal, jongkong, serbuk, span, plat, rod, tiub dan sasaran, disokong oleh sistem kualiti ISO9001 dan IATF16949 serta perkhidmatan ujian ketulenan khusus.

Jika anda menentukan logam sisi anod dan mahu profil kekotoran unsur demi unsur disahkan sebelum penghantaran dan bukannya selepas, hantar spesifikasi kepada pasukan dan minta analisis peringkat lot terhadap had anda sendiri.
