Ketulenan Tembaga Diterangkan: Gred, Spesifikasi 4N hingga 6N, Ujian dan Cek Pembelian
Pesanan pembelian yang berbunyi "ketulenan tembaga: 99.99% Cu minimum" masih menyebabkan tiga perkara tidak ditentukan: kekotoran yang manakah dikira, cara oksigen diukur dan kaedah yang menghasilkan nombor tersebut. Lot yang memenuhi angka tajuk masih boleh retak semasa pateri hidrogen atau menolak proses sputtering keluar dari tingkapnya.
Rawat ketulenan tembaga sebagai pakej empat bahagian: gred ujian, kandungan oksigen, siling kekotoran individu dan kaedah analisis di belakangnya. Pembeli yang menyatakan peratusan sahaja menerima takrifan kesucian pembekal, dan takrifan berbeza-beza. Perkara berikut ialah cara skala gred, tempat oksigen menentukan keputusan, cara setiap ujian bertindak, dan apa yang termasuk dalam spesifikasi.
Apa Gred Ketulenan Tembaga Sebenarnya Mengukur
Gred kemurnian ialah belanjawan, bukan markah. Kiraan huruf ialah bilangan sembilan, dan setiap sembilan tambahan mengurangkan jumlah elaun untuk semua yang bukan tembaga dengan kira-kira faktor sepuluh.
- 3N, 99.9% Cu: sehingga kira-kira 1,000 ppm unsur lain digabungkan.
- 4N, 99.99% Cu: kira-kira 100 ppm digabungkan.
- 5N, 99.999% Cu: kira-kira 10 ppm digabungkan.
- 6N, 99.9999% Cu: kira-kira 1 ppm digabungkan.
Keluk kos mengikut bentuk yang sama tetapi curam tajam berhampiran bahagian atas. Bergerak dari 3N ke 4N adalah kerja menapis. Beralih dari 5N ke 6N ialah kawalan pencemaran merentasi keseluruhan rantai: pencairan, penuangan, pemesinan, pembungkusan dan pensampelan.
Gred juga tidak menyatakan apa-apa tentang cara belanjawan dibelanjakan. Lot 4N yang membawa besi 40 ppm memberikan risiko yang berbeza daripada lot 4N yang membawa 40 ppm sulfur atau fosforus. Dan "99.99% mengikut perbezaan" bermakna kekotoran telah ditolak daripada 100%, jadi ia mewarisi had pengesanan apa sahaja yang diukur. Ujian langsung dengan senarai kekotoran yang diterbitkan adalah lebih bermaklumat, jadi tanya pendekatan mana yang berdasarkan petikan.
Borang menambah pembolehubah lain. Kekotoran dan oksigen diasingkan semasa pemejalan, yang bermaksud bahagian atas dan bawah jongkong tuang boleh berbeza dengan lebih daripada ralat analisis. Kedudukan pensampelan adalah sebahagian daripada spesifikasi, bukan difikirkan selepas itu.
Jongkong Kuprum Ketulenan Tinggi untuk Aplikasi Semikonduktor dan Paparan Semak gred ketulenan daripada 4N hingga 7N, dimensi tersuai dan pembungkusan eksport untuk penggunaan komponen semikonduktor, paparan dan vakum. Lihat Produk → Gred Ketulenan Tembaga Berbanding
Jadual di bawah mengorientasikan julat yang paling kerap disebut dalam spesifikasi pembelian. Had akhir sentiasa datang daripada piawaian pentadbiran atau kontrak yang dipersetujui.
| Gred | Tembaga nominal | Jumlah kekotoran maksimum | Oksigen biasa | Kekonduksian (% IACS) |
|---|---|---|---|---|
| ETP (C11000) | 99.90% min | kira-kira 1,000 ppm | 200 hingga 400 ppm | 100 hingga 101 |
| OFE (C10100) | 99.99% min | sehingga 100 ppm | 5 ppm atau kurang | 101 hingga 102 |
| 5N | 99.999% | sehingga 10 ppm | 2 ppm atau kurang | kira-kira 102 |
| 6N | 99.9999% | sehingga 1 ppm | 1 ppm atau kurang | 102 dan ke atas |
Lajur kekonduksian menerangkan sebab kebanyakan pembeli mengambil berat sama sekali. Kira-kira satu peratus daripada IACS bersamaan kira-kira satu peratus tenaga yang dibawa, dan pada busbar atau belitan kehilangan itu menjadi haba sepanjang hayat pemasangan.
Oksigen Adalah Spesifikasinya Sendiri
Tembaga pic tegar elektrolitik membawa oksigen dengan sengaja, biasanya 200 hingga 400 ppm, dipegang sebagai zarah kuprum oksida. Gred bebas oksigen kekal di bawah kira-kira 5 ppm. Kedua-duanya boleh menuntut "lebih 99.9% Cu", itulah sebabnya garis oksigen perlu ditulis secara berasingan.
Perbezaan kelihatan dalam perkhidmatan. Dalam hidrogen atau atmosfera penurun basah pada suhu pematerian, oksigen di dalam kuprum membentuk stim pada sempadan butiran, mewujudkan lompang dan pereputan hidrogen. Perkakasan vakum, pemasangan brazed dan komponen kriogenik dinyatakan bebas oksigen atas sebab itu. Di tempat lain oksigen membantu: zarah oksida memecahkan cip, jadi mesin ETP lebih bersih daripada OFE pada kelajuan pemotongan tinggi, dan kosnya lebih murah.
Menentukan tembaga bebas oksigen di mana-mana oleh itu membeli perlindungan yang mungkin tidak anda perlukan dan membayarnya dua kali, sekali dalam harga dan sekali lagi dalam masa pemesinan.
Bagaimana Ketulenan Tembaga Disahkan
Empat keluarga ujian meliputi hampir setiap tuntutan kesucian, dan setiap satu menjawab soalan yang berbeza.
- Kimia jejak: OES untuk kawalan pengeluaran rutin, ICP-OES atau ICP-MS untuk had pengesanan yang lebih rendah dan GDMS apabila tuntutan 5N atau 6N memerlukan tinjauan kekotoran penuh dan bukannya senarai tetap elemen.
- Kandungan oksigen: gabungan gas lengai adalah kaedah rujukan. Ia merosakkan dan sensitif terhadap penyediaan sampel, di mana kebanyakan perselisihannya berasal.
- Kekonduksian: kerintangan kuar arus pusar atau empat mata, dilaporkan sebagai % IACS. Saat setiap bacaan dan tidak merosakkan, tetapi ia mengukur jumlah semua kesan serakan dan tidak boleh menamakan unsur yang menyinggung perasaan.
- Penapisan permukaan: XRF mengenal pasti aloi dengan cepat, namun ia adalah sensitif permukaan dan buta kepada oksigen, jadi ia tidak dapat mengesahkan gred bebas oksigen atau had kekotoran pukal.
Perpecahan itu menerangkan pertikaian biasa. Semakan kekonduksian boleh lulus banyak yang akan ditolak oleh imbasan GDMS ke atas satu elemen seperti sulfur atau titanium, kerana jumlah penyerakan kekal rendah manakala kimia tempatan gagal dalam proses. Jika satu elemen penting untuk aplikasi anda, namakannya dan namakan kaedah yang menyelesaikannya.
Di mana Pecahan Terakhir Peratus Memutuskan
Semikonduktor dan vakum
Sasaran sputtering adalah kes yang paling jelas. Sasaran kuprum 5N berliang atau galas rangkuman menumpahkan zarah ke wafer, pencemaran besi atau alkali menganjakkan kerintangan filem, dan unsur meruap seperti zink secara perlahan merendahkan persekitaran vakum. Oleh itu, sasaran dipesan dengan senarai kekotoran penuh ditambah kandungan gas, ketumpatan dan struktur butiran, kerana 99.999% sahaja tidak menggambarkan permukaan.
Sasaran Sputtering Tembaga Ketulenan Tinggi untuk Filem Nipis PVD Lihat sasaran kuprum 5N–6N dengan dimensi boleh disesuaikan untuk salutan optik semikonduktor, paparan dan ketepatan yang memerlukan filem padat dan seragam. Lihat Produk → Penghantaran kuasa dan kenderaan elektrik
Bar bas, belitan dan penyambung berfungsi dalam jalur 99.9 hingga 99.99%. Di sini ketulenan menukar terus kepada kerugian, dan kerugian terkumpul sepanjang hayat tumbuhan. Kandungan oksigen juga mengubah tingkah laku penyepuhlindapan semasa membongkok dan membentuk, manakala katod kitar semula yang diadun ialah sumber kekonduksian biasa yang tidak akan berulang dari lot ke lot.

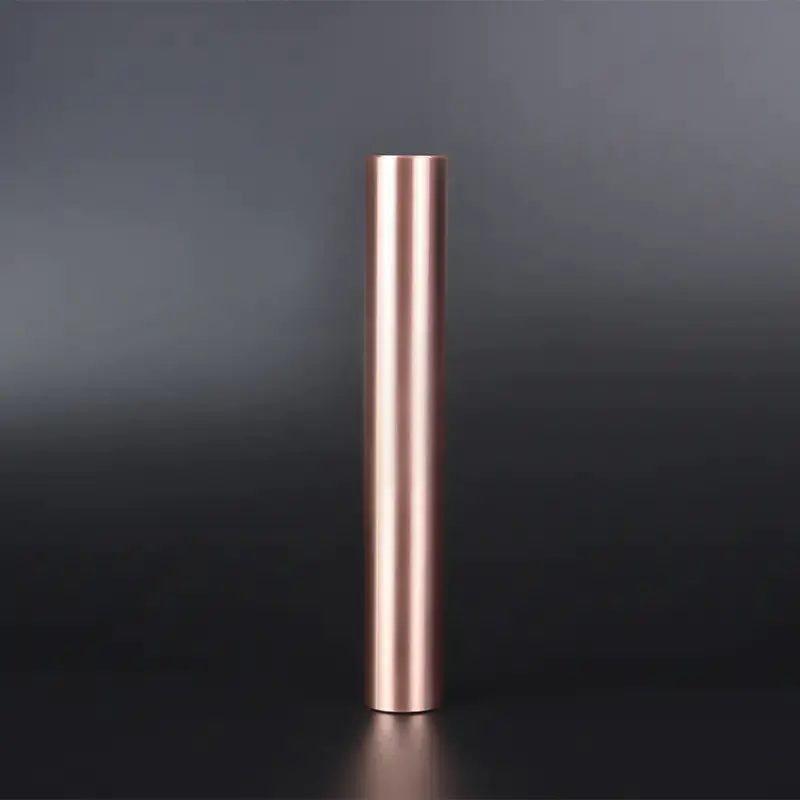

Rod Kuprum Ketulenan Tinggi Tanpa Oksigen C10100/C10200 Periksa rod kuprum bebas oksigen 4N–5N dengan kekotoran rendah, diameter tersuai dan pembungkusan vakum untuk bahagian semikonduktor, elektro-vakum dan elektrod khusus. Lihat Produk → Aeroangkasa dan gabungan kebolehpercayaan tinggi
Pemasangan pateri, pandu gelombang dan bahagian kriogenik biasanya dinyatakan bebas oksigen dengan had kandungan gas, kerana sambungan pateri yang rosak sukar diperiksa selepas fakta itu. Program ini membeli kebolehkesanan lot dan sijil yang menamakan kaedah di sebalik setiap angka.
Dalam ketiga-tiga kes, keperluan ditulis di sekeliling aplikasi: namakan elemen sensitif dan suasana perkhidmatan, kemudian pilih gred dan bentuk. Ketulenan tembaga untuk aplikasi semikonduktor dan vakum ialah soalan pencemaran, bukan peratusan.
Apa yang Kepunyaan dalam Spesifikasi Pembelian Tembaga
Enam baris mengalih keluar kebanyakan hujah semasa pemeriksaan barang masuk:
- Gred dan identiti: ketulenan nominal ditambah nombor UNS, contohnya C10100 elektronik bebas oksigen atau C11000 elektrolitik pic, bersama-sama dengan standard yang mengawal.
- Had oksigen dan kaedah ujian yang menetapkannya.
- Siling individu untuk elemen yang sensitif terhadap proses anda, dengan kaedah pengesanan dinamakan.
- Pelan persampelan: tempat sampel diambil, dan sama ada kimia permukaan atau pukal sedang diperakui.
- Sijil analisis terikat pada nombor lot atau haba, jadi kertas kerja mengikut logam.
- Bentuk toleransi yang penting di hiliran: diameter dan bujur batang, kerataan plat, ikatan sasaran, kebersihan serbuk.
Kebanyakan kegagalan perolehan adalah definisi dan bukannya metalurgi: tawaran 99.99% tanpa kaedah yang dinyatakan, sijil melaporkan kimia permukaan terhadap keperluan pukal, atau sebut harga 5N termurah yang senarai kekotorannya meliputi enam elemen. Pengendalian sampel adalah yang senyap, kerana penggerudian yang diambil dengan bit yang tercemar dan disimpan dalam bekas yang salah tidak akan mewakili lot tersebut.
Pembekal dengan lebih daripada sedekad dalam logam ultra-tulen cenderung untuk memberikan nasihat yang sama: bersetuju dengan pelan analisis sebelum pesanan, bukan selepas sijil gagal. Jika gred yang diperlukan berada di luar katalog standard, hantar butiran permohonan dan had sasaran dan minta jawapan yang didokumenkan tentang kesucian, bentuk dan masa yang boleh dicapai.
Soalan Lazim
Adakah 99.9% kuprum cukup tulen untuk wayar elektrik?
Untuk kerja wayar bangunan biasa, kabel dan bar bas am, ya. Dalam amalan, had yang menggigit adalah kekonduksian dan bukannya senarai kesan-kotoran. Konduktor yang berjalan panas atau membawa keperluan kebolehpercayaan formal biasanya bergerak ke 99.99% dengan had oksigen yang dinyatakan.
Bolehkah ketulenan tembaga diperiksa di rumah?
Hanya untuk penggantian kasar. Ujian magnet memisahkan keluli daripada tembaga tetapi tidak mendedahkan apa-apa tentang ketulenan, kerana kuprum hampir bukan magnet pada setiap gred. Ujian ketumpatan dan calar mendedahkan loyang atau aluminium bersalut. Tiada apa-apa pada tahap itu menyelesaikan bahagian per juta.
Adakah ketulenan yang lebih tinggi sentiasa berprestasi lebih baik?
Tidak. Mesin ETP yang mengandungi oksigen lebih baik dan kosnya lebih murah, mesin tembaga telurium lebih baik daripada mana-mana gred tulen, dan kuprum yang sangat tulen lembut dan mudah rosak dalam pengendalian. Kesucian mengikuti dari aplikasi dan bukannya memimpinnya.
Mengapakah dua makmal melaporkan ketulenan yang berbeza untuk satu lot?
Kedudukan pensampelan, permukaan berbanding bahan pukal, piawaian penentukuran, had pengesanan dan pembersihan sampel semuanya menggerakkan nombor. Bandingkan kaedah sebelum membandingkan keputusan, kerana imbasan GDMS dan bacaan XRF pegang tangan tidak mengukur perkara yang sama.
Versi Pendek
Ketulenan tembaga ialah spesifikasi dengan empat bahagian bergerak: gred, oksigen, siling kekotoran dan kaedah. Tulis keempat-empat, ikat sijil pada lot, dan peratusan berhenti menjadi angka pemasaran dan menjadi kawalan kejuruteraan.
Pemilihan gred, bentuk bahan, rutin pensampelan dan jadual penghantaran semuanya mengikut daripada dokumen itu.
