Tanya ahli metalurgi mengapa bilah turbin jet dilemparkan sebagai kristal tunggal, dan jawapannya datang kepada satu fakta: sempadan butiran adalah tempat bahan gagal dahulu. Pada suhu melebihi 1,000 °C, ketidakpadanan skala atom tersebut menjadi tapak nukleasi untuk lompang rayapan dan rekahan. Keluarkan sempadan butiran sepenuhnya, dan aloi berasaskan nikel yang sama boleh beroperasi kira-kira 100 °C lebih panas daripada setara tuangan konvensional.
Alasan yang sama memacu industri semikonduktor. Wafer silikon 300 mm mesti dihiris daripada jongkong kristal tunggal kerana sebarang sempadan butiran di bawah transistor akan menyerakkan pembawa cas dan mewujudkan kecacatan elektrik. Kristal tunggal bukanlah keingintahuan makmal khusus; ia adalah asas struktur elektronik moden, pendorongan aeroangkasa, dan optik ketepatan. Artikel ini menerangkan apa sebenarnya kristal tunggal, cara kaedah pertumbuhan konvensional berfungsi, di mana kristal tunggal memberikan nilai paling banyak, dan perkara yang perlu diperiksa sebelum anda menentukan atau membelinya.
Hablur tunggal ialah pepejal di mana kekisi kristal berterusan dan tidak terganggu sepanjang keseluruhan isipadu. Susunan berkala atom berulang dalam tiga dimensi tanpa putus, itulah sebabnya satu kristal kadangkala digambarkan sebagai satu butir gergasi. Tiada sempadan butiran, tiada kawasan salah orientasi, dan tiada ketakselanjaran struktur pada skala kekisi.
Takrifan itu memisahkan kristal tunggal daripada dua struktur keadaan pepejal lain yang biasanya dipilih oleh jurutera antara:
| Ciri | Kristal tunggal | Polihabluran | Amorfus |
|---|---|---|---|
| Susunan atom | Kekisi berterusan | Banyak bijirin dengan orientasi rawak | Tiada pesanan jarak jauh |
| Sempadan bijirin | tiada | Hadir | Tidak berkenaan |
| Variasi hartanah | Anisotropik | Hampir isotropik | Isotropik |
| Contoh biasa | Wafer silikon, nilam sintetik | Keluli, aluminium tuang | Kaca, silika bercantum |
Akibat praktikal dari keseragaman ini adalah kebolehramalan. Dalam kristal tunggal, modulus elastik, kekonduksian elektrik, dan pengembangan haba boleh dinyatakan sebagai fungsi orientasi kristalografi. Dalam bahagian polihabluran, sifat tersebut dipuratakan pada berjuta-juta butiran berorientasikan rawak, jadi prestasi puncak arah hilang.
Kesimpulannya dahulu: sempadan butiran adalah pautan paling lemah dalam struktur mikro bahan, dan mengalihkannya meningkatkan kekuatan suhu tinggi, tingkah laku elektrik dan ketelusan optik. Sempadan bijian ialah kawasan bertenaga tinggi dengan pembungkusan atom yang tidak teratur. Kekotoran cenderung untuk mengasingkan di sana, terkehel bertimbun di sana, dan retakan merebak di sepanjang mereka. Tiga industri menggambarkan kesan praktikal.
Di bahagian panas turbin gas, ram dan bilah dibuat daripada aloi super berasaskan nikel. Laluan pembangunan telah beralih daripada tuangan sama kepada lajur pepejal arah, dan akhirnya kepada kristal tunggal. Penambahbaikan boleh diukur:
Suhu penggunaan maksimum biasa bilah superaloi berasaskan nikel dengan laluan tuangan, dalam °C (nilai anggaran).
Peningkatan keupayaan suhu kira-kira 100 °C itu diterjemahkan terus kepada kecekapan turbin yang lebih tinggi dan pembakaran bahan api yang lebih rendah, itulah sebabnya hampir setiap enjin aero moden menggunakan bilah kristal tunggal dalam peringkat turbin pertamanya.
Dalam pembuatan cip, wafer silikon dipotong daripada jongkong kristal tunggal yang ditanam dengan kaedah Czochralski. Mana-mana sempadan butiran di kawasan aktif akan bertindak sebagai pusat penggabungan semula, menyebabkan arus bocor dan mengurangkan hasil.
Dalam optik, nilam kristal tunggal adalah lutsinar daripada ultraungu melalui inframerah pertengahan dan secara mekanikal cukup kuat untuk tingkap dan kubah. Bentuk polihabluran adalah lut sinar paling baik, kerana sempadan butiran menyerakkan cahaya.
Semua kaedah pertumbuhan berkongsi satu prinsip: mereka mengawal pemejalan supaya nukleus tunggal, atau kristal benih, menguasai proses dan tiada butiran baru terbentuk di hadapan hadapan pemejalan. Tiga kaedah merangkumi kebanyakan pengeluaran perindustrian.
| Kaedah | Bahan biasa | Kelebihan | Had |
|---|---|---|---|
| Czochralski | Silikon, nilam, hablur oksida | Jongkong besar, proses matang | Sentuhan pijar boleh menambah kekotoran |
| Bridgman–Stockbarger | Aloi super nikel, semikonduktor sebatian | Berfungsi untuk bahagian berbentuk, kecerunan terkawal | Kadar pertumbuhan yang lebih perlahan |
| Zon terapung | Silikon ketulenan tinggi | Bebas mangkuk pijar, pencemaran paling rendah | Diameter terhad, kos yang lebih tinggi |

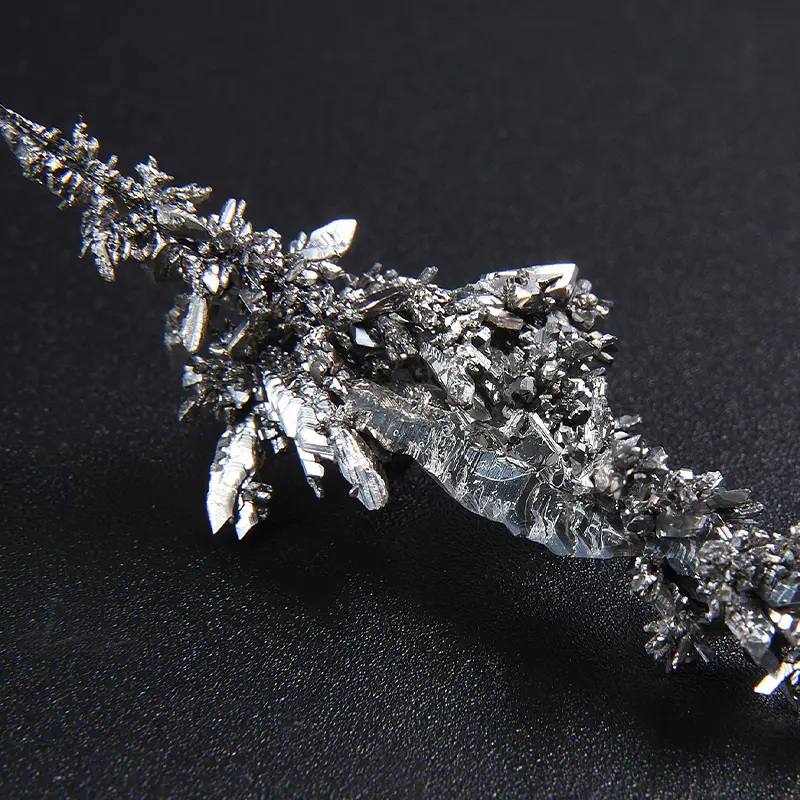

Bahan permulaan menentukan had atas kualiti kristal. Dalam pertumbuhan silikon Czochralski, bahan suapan adalah silikon polihabluran yang ditapis kepada 99.9999999% ketulenan. Dalam tuangan Bridgman bilah superaloi, leburan induk mengandungi nikel, kobalt, niobium dan unsur-unsur lain yang ditapis dengan teliti; sebarang kekotoran surih dalam cas akhirnya diasingkan pada sempadan atau terperangkap dalam kristal yang semakin meningkat. Bagi penyelidik dan pengeluar berskala lebih kecil yang bekerja dengan titanium, bahan permulaan yang dicirikan dengan baik dengan morfologi kristal terkawal memendekkan pembangunan proses. CRNMC membekalkan kristal titanium dengan ketulenan yang didokumenkan, jadi pelanggan tidak perlu bergantung pada variasi lot-ke-lot tipikal span titanium komoditi.
Titanium Kristal Tunggal Ketulenan Tinggi untuk Penyelidikan dan Pemendapan Lanjutan Kristal titanium ini menawarkan ketulenan 99.98–99.99% dengan morfologi kristal terkawal, menjadikannya bahan permulaan yang boleh dipercayai untuk sasaran sputtering semikonduktor dan aplikasi penyelidikan khusus. Lihat Produk → Kristal tunggal digunakan di mana-mana ketekalan harta, prestasi arah, atau ketulenan melampau diperlukan. Anggaran pengagihan permintaan industri ditunjukkan di bawah; nilai adalah ilustrasi.
Taburan ilustrasi permintaan kristal tunggal mengikut sektor penggunaan akhir.
Wafer silikon adalah produk kristal tunggal terbesar mengikut volum. Di sebalik wafer itu sendiri, rantaian bekalan semikonduktor bergantung kepada bahan kristal dalam bentuk lain: sasaran sputtering untuk pemendapan wap fizikal memerlukan struktur butiran terkawal dan ketulenan tinggi untuk mencapai ketebalan filem yang seragam, dan sasaran tembaga dengan saiz butiran yang konsisten digunakan secara meluas untuk pemetaan antara sambungan. Bahan-bahan ini dihasilkan dengan toleransi yang ketat kerana satu kecacatan pada sasaran boleh mengganggu keseluruhan proses pemendapan. The segmen bahan semikonduktor laman web kami menyenaraikan borang dan gred produk yang berkaitan.
Sasaran Sputtering Tembaga Ultra-Ketulenan Tinggi untuk Salutan Ketepatan Dengan ketulenan 99.999–99.9999% dan dimensi yang boleh disesuaikan, sasaran tembaga ini memastikan pemendapan filem seragam dalam proses salutan semikonduktor dan optik, mengurangkan pencemaran dan kecacatan. Lihat Produk → Bilah superaloi kristal tunggal ialah aplikasi aeroangkasa yang paling terkenal, tetapi aloi suhu tinggi juga bergantung pada penambahan logam refraktori yang konsisten. Niobium, sebagai contoh, membentuk fasa pengukuhan yang stabil dan meningkatkan rintangan rayapan dalam aloi super berasaskan nikel. Sifat yang sama yang menjadikan niobium kritikal dalam aloi berteknologi tinggi juga digunakan untuk magnet superkonduktor dan komponen aeroangkasa. Pencemaran surih dalam penambahan niobium boleh menjejaskan keseimbangan fasa aloi, jadi pengeluar enjin menetapkan had kekotoran yang ketat pada setiap kumpulan. Untuk ulasan yang lebih terperinci, artikel kami tentang sifat-sifat niobium menerangkan mengapa logam ini muncul dalam banyak reka bentuk suhu tinggi.
Jongkong Niobium Ketulenan Tinggi Saiz Besar untuk Penggunaan Aloi dan Semikonduktor Jongkong niobium tulen 99.99% ini, tersedia sehingga 400 mm dan 2 tan, menyokong penambahan logam refraktori yang konsisten dalam aloi super dan berfungsi sebagai bahan mentah utama untuk sasaran sputtering gred semikonduktor. Lihat Produk → Hablur tunggal nilam, kalsium fluorida dan YAG (yttrium aluminium garnet) digunakan dalam sistem laser, tingkap inframerah dan kanta ketepatan kerana keseragamannya mengekalkan indeks biasan dan penyerapan tetap merentasi apertur optik.
Pembeli yang mendapatkan sumber kristal tunggal atau bahan suapan gred kristal biasanya menilai empat parameter: ketulenan, orientasi, integriti struktur dan dokumentasi.
Hubungan antara ketulenan bahan suapan dan hasil hiliran adalah secara langsung. Carta di bawah menggambarkan kesan tipikal memulakan ketulenan pada pecahan kristal tanpa kecacatan dalam kempen pertumbuhan.
Hubungan ilustrasi antara ketulenan bahan suapan dan hasil kristal tanpa kecacatan. Keputusan sebenar bergantung kepada bahan dan proses.
Di sinilah kedalaman proses pembekal logam penting. Syarikat yang melakukan penulenan, peleburan, tuangan dan pemesinan secara dalaman boleh mengawal keseluruhan rantaian daripada bahan mentah kepada produk siap, dan boleh mengesahkan hasilnya dengan ujian ketulenan. CRNMC menggunakan model ini untuk titanium, nikel, tembaga, niobium dan logam khusus lain, itulah sebabnya produknya digunakan sebagai bahan mentah dan produk kristal dalam aplikasi yang menuntut.
Satu kristal mempunyai kekisi atom yang berterusan dan tidak terputus di seluruh isipadunya, tanpa sempadan butiran. Bahan polihabluran terdiri daripada banyak kristal kecil, atau butiran, yang bertemu pada sempadan butiran. Sempadan butiran bertindak sebagai penghalang kepada pengangkutan elektron, tapak untuk pengasingan kekotoran, dan laluan untuk perambatan retak, itulah sebabnya kristal tunggal sering mengatasi bahan polihabluran apabila sifat tersebut penting.
Bilah kristal tunggal menghilangkan sempadan butiran yang sebaliknya akan melemahkan aloi pada suhu tinggi. Bilah berasaskan nikel kristal tunggal boleh beroperasi kira-kira 100 °C lebih panas daripada bilah tuangan konvensional, yang meningkatkan kecekapan enjin dan mengurangkan penggunaan bahan api.
Ketulenan biasanya dilaporkan sebagai peratusan seperti 99.99% (4N) atau 99.999% (5N), dengan bakinya terdiri daripada unsur surih. Spektrometri jisim nyahcaj cahaya (GDMS) dan spektrometri jisim plasma berganding induktif (ICP-MS) ialah kaedah biasa yang digunakan untuk mengukur setiap unsur surih. Sijil analisis harus menyenaraikan nilai ini kelompok demi kelompok.
Pada dasarnya, kebanyakan logam kristal boleh ditanam sebagai kristal tunggal, tetapi kesukaran praktikal dan kos sangat berbeza. Silikon, nilam, dan beberapa oksida ditanam dalam jumlah perindustrian. Aloi super nikel dibuang sebagai komponen kristal tunggal. Logam reaktif seperti titanium dan niobium memberikan lebih banyak cabaran kerana takat leburnya tinggi dan pertalian mereka terhadap oksigen, nitrogen dan karbon memerlukan peralatan khusus.
